PSA Teknolojisi — Pneumatech nitrojen ve oksijen jeneratörleri

PSA Nedir?

PSA "pressure swing adsorption" yani "basınç salınım adsorpsiyon" teknolojisidir.

Pneumatech nitrojen ve oksijen jeneratörleri PSA teknolojisini kullanan sistemlerdir. PSA prosesi bir grup prosesidir çünkü emici yatağın periyodik desorpsiyon yapması gerekir. Bu nedenle PSA sistemlerinde çalışmanın devamlılığını sağlamak için genellikle iki emici depo bulunur. Depolardan biri havadaki istenmeyen bileşenleri emerek üretim yaparken (N₂-O₂), diğer depo atmosfere basınç boşaltma işlemiyle rejenere edilir. Emici depo doygunluğa yaklaşırken bir dizi valf işlevleri hızlı şekilde değiştirir.

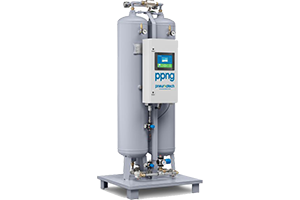

Pneumatech endüstriyel gaz jeneratörü

Bu sistemlerde adsorpsiyon yapan malzeme oksijen jeneratörü için zeolit, nitrojen jeneratörü için ise karbon moleküler elektir.

Nitrojen jeneratörlerinde, moleküler boyut farklılığı nedeni ile oksijen molekülleri moleküler elek tarafından yakalanırken, nitrojen moleküllerinin geçişine izin verilir.

Oksijen jeneratörlerinde ise durum tam tersi yönde çalışır: Oksijen molekülleri elekten geçerken nitrojen molekülleri zeolit tarafından yakalanır. Yenilenme esnasında, elek temizlenir ve tekrar kullanıma hazır hale gelir.

Nitrojen Jeneratörü

PSA Teknolojisi

Pneumatech nitrojen jeneratörleri çeşitli uygulama ve endüstrilerde kullanılmak üzere %99.999'a varan saflık oranında nitrojen üretebilecek şekilde tasarlanmıştır. Gaz jeneratörleri bir kulede gaz üretimini gerçekleştirip, diğer kulede moleküler karbon temizliğini gerçekleştirerek, işletmeye kesintisiz gaz sağlamak için tasarlanmış sistemlerdir. Yıllarca problemsiz şekilde çalışan güçlü ve güvenilir ürünlerdir.

Nitrojen Jeneratörü Çalışma Prensibi

1. PPNG-S Serisi

PPNG-S serisi nitrojen jeneratörleri mükemmel valf dizaynı, ekstrüzyon kuleler ve ürüne özel geliştirilmiş CMS malzemesi ile rakiplere göre daha düşük hava faktörüne sahiptir. Düşük hava faktörü ise daha düşük kapasiteli kompresörle aynı debiyi verecek nitrojen sistemleri kurmanıza olanak sağlar.

Önemli Özellikler:

Giriş ve çıkış borularına kolay erişim — Tak ve çalıştır prensibi
Esnek PSA teknolojisi — %95 ile %99,999 saflık derecesini ayarlayabilme
Ürüne özel tasarlanmış kontrol ünitesi — Geniş haberleşme olanakları
13 bara kadar giriş basıncı — 12,5 bara kadar nitrojen booster'a gerek duymama
Eşsiz kule ve valf dizaynı — Eşsiz kule ve valf tasarımı sayesinde pazarda en düşük hava faktörüne sahip ürün
Optimum dizayn — Kompakt tasarımı sayesinde yer kaplamaz
Kolay servis — Sarf malzemelere kolay erişim ve kolay değişim yapabilme
Yüksek kaliteli CMS — Çalışma ömrü boyunca değişime gerek duyulmayan CMS
Zirkonyum oksijen sensörü — 5 yıl boyunca değişim gerekmeyen uzun ömürlü sensör

1. PPNG-S Serisi Teknik Tablo

SAFLIK %	HAVA TÜKETİMİ (M³ / H)								NİTROJEN AKIŞI (NM3 / H*)								HAVA FAKTÖRÜ								ÖLÇÜLER (MM)			AĞIRLIK KG
SAFLIK %	97	98	99	99.5	99.9	99.95	99.99	99.999	97	98	99	99.5	99.9	99.95	99.99	99.999	97	98	99	99.5	99.9	99.95	99.99	99.999	L	W	H	AĞIRLIK KG
PPNG 6S	37	33.6	29.9	27.3	23.9	16.5	14.2	11.5	17.4	14.6	11.3	9.1	5.9	4.4	3.1	1.7	2.12	2.3	2.65	2.95	4.05	3.72	4.63	6.75	775	840	2022	244
PPNG 7S	47.6	43.3	38.4	35.1	30.8	21.2	18.3	14.8	22.4	18.8	14.5	11.7	7.6	5.7	3.9	2.2	2.12	2.3	2.65	2.95	4.05	3.72	4.63	6.75	775	840	2022	257
PPNG 9S	58.2	53	47	42.9	37.7	26	22.3	18.1	27.4	23	17.7	14.3	9.3	7	4.8	2.7	2.12	2.3	2.65	2.95	4.05	3.72	4.63	6.75	775	840	2022	270
PPNG 12S	73.9	67.3	59.7	54.5	47.9	33	28.4	22.9	34.9	29.3	22.5	18.2	11.8	8.9	6.1	3.4	2.12	2.3	2.65	2.95	4.05	3.72	4.63	6.75	775	840	2022	306
PPNG 15S	95.1	86.6	76.8	70.2	61.6	42.4	36.5	29.5	44.9	37.6	29	23.4	15.2	11.4	7.9	4.4	2.12	2.3	2.65	2.95	4.05	3.72	4.63	6.75	775	840	2022	339
PPNG 18S	116.4	105.9	94	85.8	75.3	51.9	44.7	36.1	54.9	46	35.5	28.6	18.6	14	9.7	5.3	2.12	2.3	2.65	2.95	4.05	3.72	4.63	6.75	775	840	2022	360
PPNG 22S	142.7	129.9	115.3	105.2	92.4	61.3	55.5	47.4	67.3	56.5	43.5	35.1	22.8	17.1	12.4	7.1	2.12	2.3	2.65	2.95	4.05	3.58	4.47	6.65	1400	840	2022	599
PPNG 28S	174.5	158.9	141	128.7	113	74.9	67.8	58	82.3	69.1	53.2	42.9	27.9	20.9	15.2	8.793	2.12	2.3	2.65	2.95	4.05	3.58	4.47	6.65	1400	840	2022	627
PPNG 30S	190.3	173.2	153.7	140.3	123.2	81.7	73.9	63.2	89.7	75.3	58	46.8	30.4	22.8	16.5	9.5	2.12	2.3	2.65	2.95	4.05	3.58	4.47	6.65	1400	840	2022	663
PPNG 37S	232.7	211.8	188	171.6	150.7	99.9	90.4	77.3	109.8	92.1	70.9	57.2	37.2	27.9	20.2	11.6	2.12	2.3	2.65	2.95	4.05	3.58	4.47	6.65	1400	840	2022	716
PPNG 41S	257	234.1	226.2	205.6	182.5	116.7	103.3	93.4	121.2	102.7	87	70.2	45.6	32.5	23.1	14.3	2.12	2.28	2.6	2.93	4	3.59	4.47	6.55	1422	840	2022	845
PPNG 50S	314.3	286.3	276.6	251.4	223.3	142.8	126.3	114.2	148.3	125.6	106.4	85.8	55.8	39.8	28.3	17.4	2.12	2.28	2.6	2.93	4	3.59	4.47	6.55	1422	840	2022	1018
PPNG 63S	0	312.2	280.8	260.7	226.8	157.7	142.6	122.4	0	138.1	108.8	91.2	59.1	46.5	34	20.5	0	2.26	2.58	2.86	3.84	3.59	4.2	5.98	1422	840	2022	1191
PPNG 68S	0	0	328.9	305.3	258.6	190.4	168.4	152.3	0	0	126.5	104.2	64.7	53	37.7	23.3	0	0	2.6	2.93	4	3.59	4.47	6.55	1400	970	2022	1191

ÇIKIŞ DEĞERLERİ (MİN/MAX)
Maks. basınçlı hava giriş sıcaklığı	60 °C	140 °F
Maks. ortam sıcaklığı	60 °C	140 °F
Min. basınçlı hava giriş sıcaklığı	5 °C	41 °F
Maks. basınçlı hava giriş sıcaklığı	5 °C	41 °F
Min. basınçlı hava giriş basıncı	4 barg	58 psig
Maks. basınçlı hava giriş basıncı	13 barg	189 psig

** Yukarıdaki teknik tablo %99,5 saflık 20⁰C ortam sıcaklığı, 7 barg çalışma basıncı, ISO 1875-3 class 1-4-1 basınçlı hava kalitesi referans alarak hazırlanmıştır.

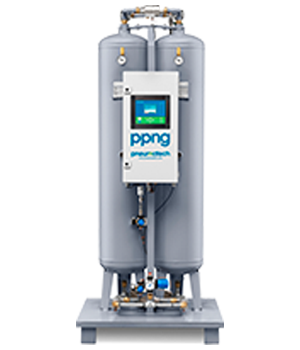

2. PPNG Serisi

PPNG serisi nitrojen jeneratörleri çeşitli uygulama ve endüstrilerde kullanılmak üzere %99.999'a varan saflık oranında nitrojen üretebilecek şekilde tasarlanmıştır.

Önemli Özellikler:

Kolay start up — Fişe tak ve çalıştır
Sadece ihtiyacınız olduğunda nitrojen üretir — Tek gerekli olan fabrikanızda temiz hava üreten kompresöre sahip olmanız
Tasarruflu — Servis ve start up maliyetleri minimumda
Kurum içi dizayn — Mühendislik ekibimiz tarafından geliştirilmiş şık ve inovatif dizayn
Mükemmel saflık dereceleri — Üretim gereksinimlerinize göre kolaylıkla saflığı ayarlayabilme (95-99.999%)
Purelogic™ kontrol ünitesi — Tam haberleşme ve görüntüleme seçenekleri
Zirkonyum oksijen sensörü — 5 yıl boyunca değişim gerekmeyen uzun ömürlü sensör

2. PPNG Serisi Teknik Tablo

TİP	SAFLIK %	NİTROJEN AKIŞI		HAVA AKIŞI		TANK ÖLÇÜSÜ (OKSİJEN JENERATÖRÜ)		ÖLÇÜLER
		NİTROJEN AKIŞI		HAVA AKIŞI		TANK ÖLÇÜSÜ (OKSİJEN JENERATÖRÜ)		MM			İNÇ
		NM3 / H*	CFM*	NM3 / H*	CFM*	L	GL	L	W	H	L	W	H
PPNG-110	99.5	188.0	110.7	594.0	349.6	1000.0	3785.0	1765.0	1135.0	2412.0	69.5	44.7	95.0
PPNG-150	99.5	254.0	149.5	817.0	480.8	1500.0	5677.5	1960.0	1188.0	2971.0	72.2	46.8	117.0
PPNG-250	99.5	427.0	251.3	1428.0	840.5	2000.0	7570.0	2471.0	1337.0	3105.0	97.3	52.6	122.2
PPNG-325	99.5	554.0	326.1	1836.0	1080.6	3000.0	11355.0	2970.0	1478.0	3285.0	116.9	58.2	129.3
PPNG-540	99.5	916.0	539.1	2880.0	1695.0	2000.0	7570.0	2471.0	2640.0	3105.0	97.3	103.9	122.2
PPNG-650	99.5	1119.0	658.6	3840.0	2260.1	3000.0	11355.0	2970.0	2918.0	3283.0	116.9	114.9	129.3

ÇIKIŞ DEĞERLERİ (MİN/MAX)
Maks. basınçlı hava giriş sıcaklığı	45 °C	113 °F
Maks. ortam sıcaklığı	45 °C	113 °F
Min. basınçlı hava giriş sıcaklığı	5 °C	41 °F
Maks. basınçlı hava giriş sıcaklığı	5 °C	41 °F
Min. basınçlı hava giriş basıncı	4 barg	58 psig
Maks. basınçlı hava giriş basıncı	10 barg	145 psig

** Yukarıdaki teknik tablo %99,5 saflık 20⁰C ortam sıcaklığı, 7 barg çalışma basıncı, ISO 1875-3 class 1-4-1 basınçlı hava kalitesi referans alarak hazırlanmıştır.

Oksijen Jeneratörü

PSA Teknolojisi

Pneumatech oksijen jeneratörleri çeşitli uygulama ve endüstrilerde kullanılmak üzere %95'e varan saflık oranında oksijen üretebilecek şekilde tasarlanmıştır. Gaz jeneratörleri bir kulede gaz üretimini gerçekleştirip, diğer kulede zeolit temizliğini gerçekleştirerek, işletmeye kesintisiz gaz sağlamak için tasarlanmış sistemlerdir. Kalite ve performanstan taviz vermeden ihtiyacınız olduğunda gaz tedariği sağlar. Pneumatech yılların vermiş olduğu bilgi birikimi ve tecrübe ile sistem kurulumunuzu optimize etmek ve verimliliğinizi maksimize etmek için gerekli desteği sağlayabilmektedir.

Oksijen Jeneratörü Çalışma Prensibi

Pneumatech Oksijen Jeneratörü Önemli Özellikleri:

Kolay start up — Fişe tak ve çalıştır
Sadece ihtiyacınız olduğunda oksijen üretir — Tek gerekli olan fabrikanızda temiz hava üreten kompresöre sahip olmanız
Ürüne özel tasarlanmış kontrol ünitesi — Geniş haberleşme olanakları
Tasarruflu — Servis ve start up maliyetleri minimumda
Kurum içi dizayn — Mühendislik ekibimiz tarafından geliştirilmiş şık ve inovatif dizayn
Mükemmel saflık dereceleri — Üretim gereksinimlerinize göre kolaylıkla saflığı ayarlayabilme (90-93-95%)
Medikal sektörü için uygun %93 saflık derecesi
Zirkonyum oksijen sensörü — 5 yıl boyunca değişim gerekmeyen uzun ömürlü sensör
Düşük enerji maliyeti — Oksijen jeneratörü 1 birim Nm³/h için sadece 0.3 kW enerji
Tüm oksijen jeneratörlerde standart olarak yer alan debimetre
Medikal Cihazlar Direktifi 93/42/EEC göre akredite kuruluş tarafından onaylı
European Pharamacopeia değerlerine uyum

Oksijen Jeneratörü Teknik Tablo

TİP	SAFLIK %	OKSİJEN AKIŞI*		HAVA AKIŞI		TANK ÖLÇÜSÜ (OKSİJEN JENERATÖRÜ)		ÖLÇÜLER
		OKSİJEN AKIŞI*		HAVA AKIŞI		TANK ÖLÇÜSÜ (OKSİJEN JENERATÖRÜ)		MM			İNÇ
		NM3 / H*	CFM*	NM3 / H*	CFM*	L	GL	L	W	H	L	W	H
PPOG-1	90	2	1.2	22.2	14.1	40	151.4	600	743	1503	23.6	29.3	59.2
PPOG-1.5	90	3.1	1.8	30	17.7	60	227.1	600	743	1526	23.6	29.3	60.1
PPOG-2	90	3.8	2.2	36	22.9	90	340.7	750	750	1811	29.5	29.5	71.3
PPOG-3	90	4.6	2.7	54	34.4	90	340.7	750	750	1811	29.5	29.5	71.3
PPOG-4	90	6.6	3.9	72	45.8	150	567.8	850	800	1654	33.5	31.5	65.1
PPOG-5	90	7.9	4.7	102	64.9	150	567.8	850	850	1654	33.5	33.5	65.1
PPOG-6	90	9.7	5.7	129	75.9	280	1059.8	1120	826	1972	44.1	32.4	77.6
PPOG-8	90	14.2	8.4	154.8	98.5	280	1059.8	1120	826	1972	44.1	32.4	77.6
PPOG-11	90	18.5	10.9	189	120.2	350	1324.8	1190	907	2279	46.9	35.7	89.7
PPOG-12	90	20.3	12	216	137.4	500	1892.5	1230	940	2307	48.4	37	90.8
PPOG-14	90	23.4	13.8	252	160.3	580	2195.3	1230	940	2707	48.4	37	106.6
PPOG-17	90	29.3	17.2	324	206.1	800	3028	1640	1097	2370	64.6	43.2	93.3
PPOG-20	90	35.1	20.7	360	229	1000	3785	1765	1135	2444	69.5	44.7	96.2
PPOG-26	90	45.3	26.6	510	324.5	1500	5677.5	1965	1188	2993	77.4	46.8	117.8
PPOG-33	90	56	32.9	624	397	1500	5677.5	1965	1188	2993	77.4	46.8	117.8
PPOG-39	90	66.1	38.9	786	500.1	1700	6434.5	1965	1188	2993	77.4	46.8	117.8
PPOG-50	90	85.5	50.3	966	614.6	2000	7570	2470	1337	3160	97.2	52.6	124.4
PPOG-63	90	106.8	62.9	1224	778.7	3000	11355	2970	1478	3530	116.9	58.2	139
PPOG-93	90	157.7	92.8	1836	1168.1	2000	7570	2470	2610	3360	97.2	102.8	132.3
PPOG-120	90	203.5	119.8	2208	1404.8	3000	11355	2970	2918	3283	116.9	114.9	129.3

ÇIKIŞ DEĞERLERİ (MİN/MAX)
Maks. basınçlı hava giriş sıcaklığı	45 °C	113 °F
Maks. ortam sıcaklığı	45 °C	113 °F
Min. basınçlı hava giriş sıcaklığı	5 °C	41 °F
Maks. basınçlı hava giriş sıcaklığı	5 °C	41 °F
Min. basınçlı hava giriş basıncı	4 barg	58 psig
Maks. basınçlı hava giriş basıncı	7.5 barg	110 psig

* Yukarıdaki teknik tablo %90 saflık 20⁰C ortam sıcaklığı, 6 barg çalışma basıncı, ISO 1875-3 class 1-4-1 basınçlı hava kalitesi referans alarak hazırlanmıştır.
** Uygun kompresör seçimi için hava akışı sütununda belirtilen değerlere %10 tolerans payı eklenmelidir.
